lien de secours (link backup) en 4G sur un routeur OMADA SDN

Comment paramétrer un lien de secours (link backup) en 4G sur un routeur OMADA SDN?

Ce que nous souhaitons réaliser:



Une haute disponibilité en paramétrant le routeur Multi-Wan, avec un wan1 principal connecté sur votre infrastructure LAN,

Avec un lien de backup 4G via le Wan 2 qui sera assuré grâce au routeur Archer MR600.




Le Link Backup  garantit que les clients continuent à se connecter à Internet, même une des connexions WAN abandonnées par accident. La ligne de sauvegarde agit comme une redondance.

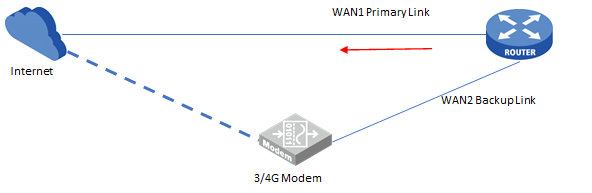

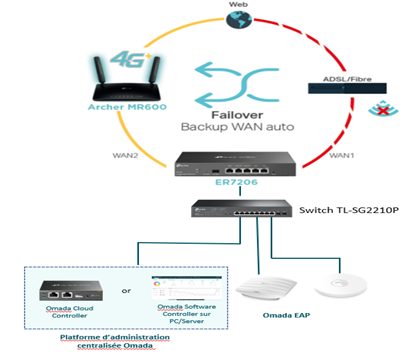

topologie




 suivez les étapes ci dessous:

Pour paramétrer le routeur Multi-Wan nous vous invitons à suive les étapes ci-dessous
:

Etape 1 Connectez-vous sur votre contrôleur via OMADA SDN



Etape 2 dans le menu de paramétrage de votre site cliquez sur Setup (
icone ci-dessous
)


et sélectionnez Wired Network >> Internet

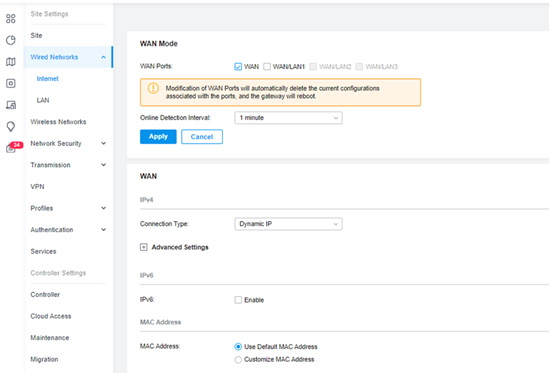

Étape 3
. Par défaut, seul un port WAN est activé.


·
Cochez un port Wan/Lan de disponible afin de l’activer



Note : toute modification du nombre de ports WAN peut entraîner la perte de vos configurations actuelles. Assurez-vous d'avoir sauvegardé vos configurations avant de continuer.

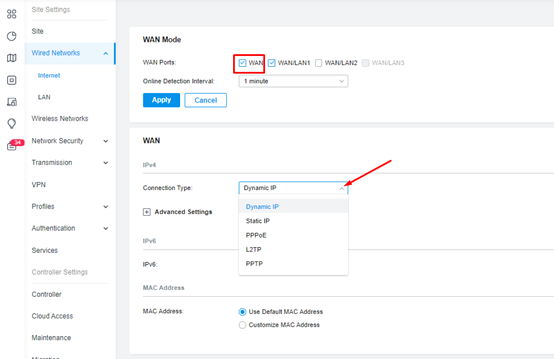

Paramétrer le type de connexion pour chaque port WAN.

ICI le paramétrage du port WAN

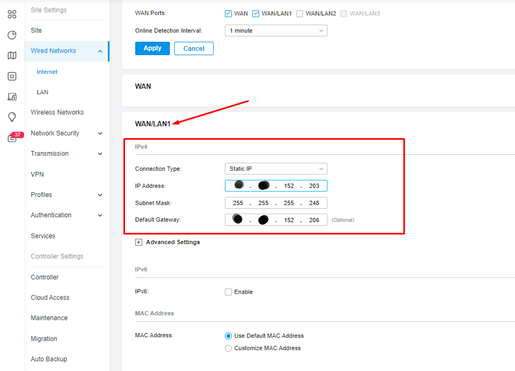

ICI le paramétrage du port WAN/LAN1

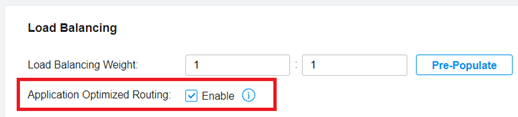

Étape 4 Configurez l'application optimized routing :

L'option « optimisée » est davantage destinée à ceux qui équilibrent la charge de deux connexions vers différents fournisseurs. Notez que la modification de cette option n'affecte que votre trafic outbound et n'a aucun effet sur le trafic inbound. Et pour mettre en œuvre une connexion à charge équilibrée bidirectionnelle, vous aurez besoin de l'aide de votre fournisseur de services Internet

Lorsque vous activez l'équilibrage de charge sur deux ou plusieurs ports WAN, les serveurs remote peuvent obtenir des paquets IP de vos applications avec des adresses sources différentes. Parfois, cela peut être déroutant ou traité comme une attaque de Man-in-the-middle. C'est pourquoi la plupart des connexions cryptées comme HTTPS, TLS et VPN crypté SSL, peut-être que certains jeux en ligne ne fonctionneront pas ou peuvent mal se comporter avec ce type de connexion.

Choisissez le menu Wired Networks->Internet-> Load Balancing

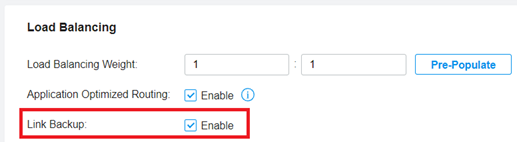

Étape 5 Activer l'équilibrage de charge

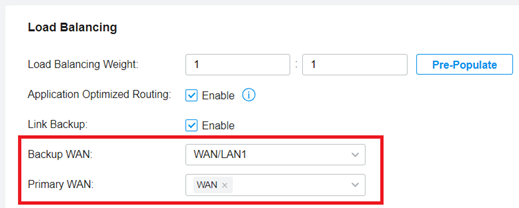

Étape 6:  Choisissez le WAN principal et le WAN de sauvegarde.

Choisissez le menu Transmission-> Load Balancing-> Link Backup

Configurez le WAN principal en tant que WAN et le WAN de secours en tant que WAN/LAN1. Ensuite, le WAN sera toujours en ligne et tous les flux de données seront transférés via le WAN. Tant que le WAN est détecté comme étant hors ligne, le WAN/LAN1 sera en ligne et toutes les sessions seront transférées via WAN/LAN1.

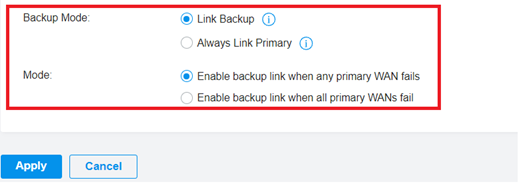

Étape 7: Choisissez le mode de synchronisation / basculement.



Étape 8:  et enfin, Cliquez sur Apply.

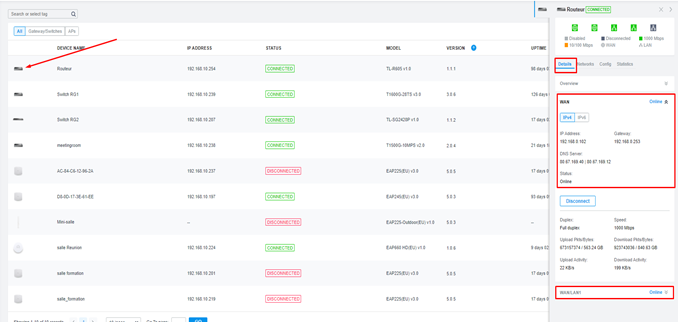

Etape 9 :  Vérifiez le statut de chaque ports WAN.

·         Connectez les ports WAN’s.

·         Vérifiez dans le menu « Device », en cliquant sur votre routeur, le status des ports WAN  qui doivent en mode « on Line »
