Le paramétrage et la création de VLAN se réalise en 3 étapes:

Etape 1: " création  de VLAN"
Dans l’onglet «  Networks  » on crée un VLAN "Wired Networks>>LAN"

  1. cliquez sur "Create New LAN":
  2. Dans notre exemple on créé un VLAN 10 au VID10 ayant une interface IP 192.168.10.0/24 avec un DHCP activé.
  3. cette option est possible par l'apport d'une gateway OMADA ER605 et ou ER7206.

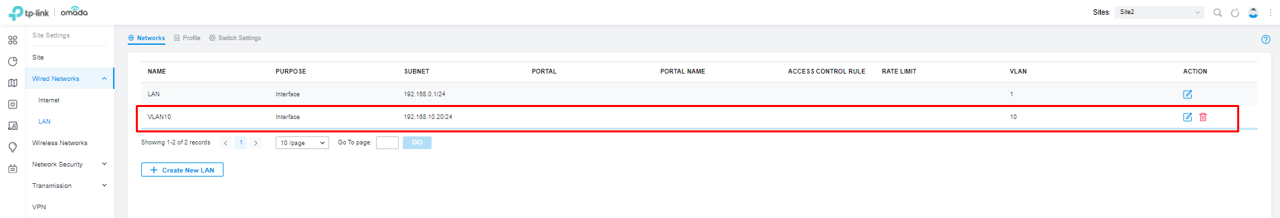

visualiser le VLAN créé:

-->  si vous souhaitez le modifier cliquez sur Edit    et cliquez sur  pour le supprimer.

Etape 2: on personnalise le VLAN créé dans "Profile"

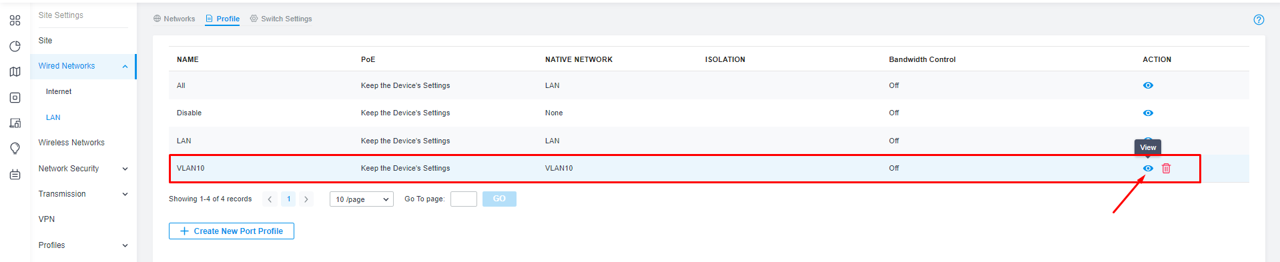

Dans l’onglet «  Profile  » on sélectionne pour personnaliser le VLAN créé, le VLAN10,


 et cliquez sur




Le commutateur accepte les paquets taggeds et Untaggeds, et les paquets Untaggeds sont affectés au VLAN du réseau natif.

Par exemple, si le PVID est VLAN 10, tous les paquets Untaggeds sont affectés au VLAN 10

Chaque port physique peut avoir plusieurs réseaux connectés, cependant, un seul d’entre eux peut être natif (Untagged). Sélectionnez le réseau natif approprié.

Tagged Network :

Les VLAN choisis ici seront autorisés comme tagged sur les ports de commutateur configurés avec ce regroupement. Cela permet le trafic entrant et sortant avec le tagged VLAN applicable.

Tous les tagged VLAN autres que celles choisies ici seront supprimées.

À titre d’exemple, ce qui suit illustre comment le port de commutateur d’un point d’accès fonctionne avec un réseau natif et deux VLAN tagged utilisés pour des SSID sans fil supplémentaires.



Etape 3; Affectation du Profile du VLAN10 aux ports du commutateur.

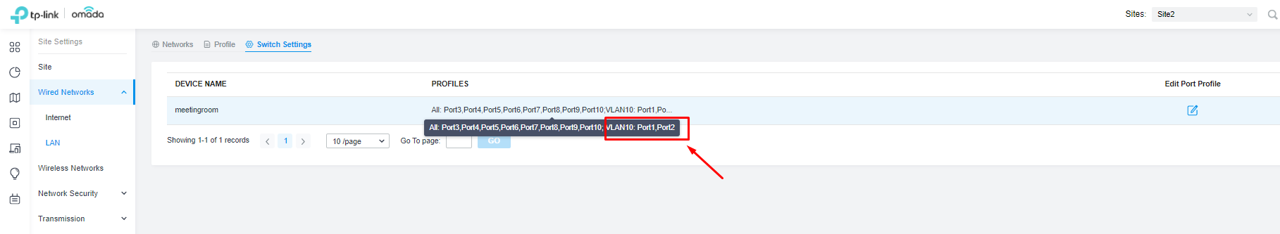

Dans l’onglets «  Switch Settings  » retrouvez le commutateur, ici "meetingroom"


et cliquez sur

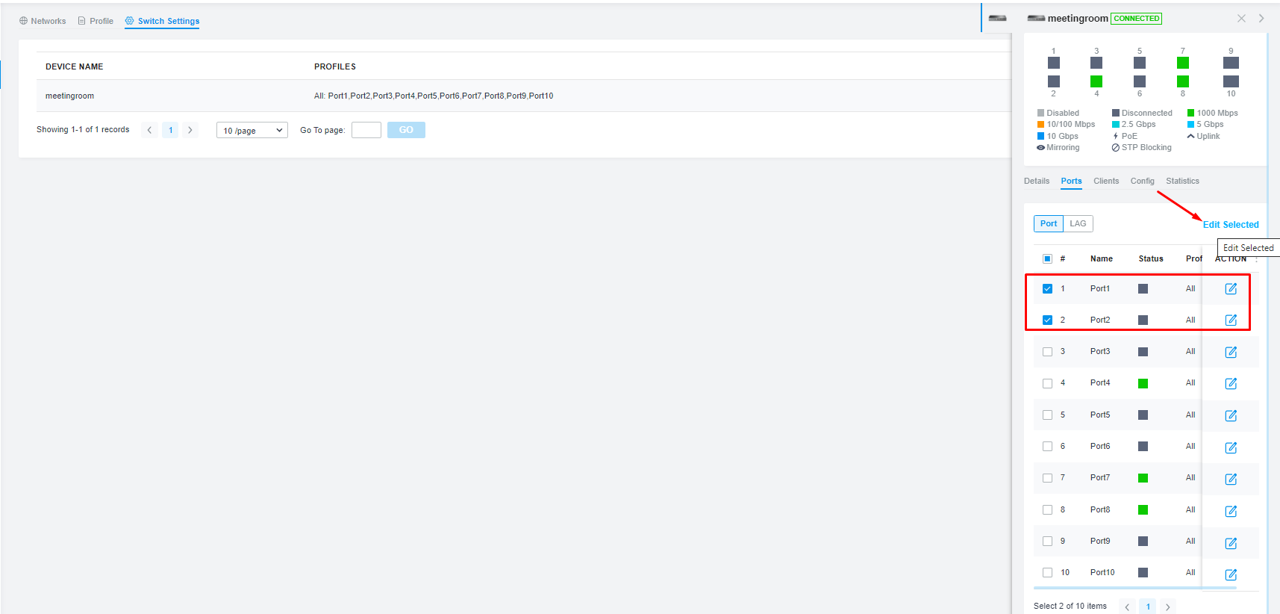

sélectionnez les ports du switch concernés par le paramétrage VLAN10 et cliquez sur " Edit Selected".


  1. Retrouvez le profile créé,
  2. Sélectionnez le et
  3. Validez en cliquant sur "Apply".



et le paramétrage est terminé!
